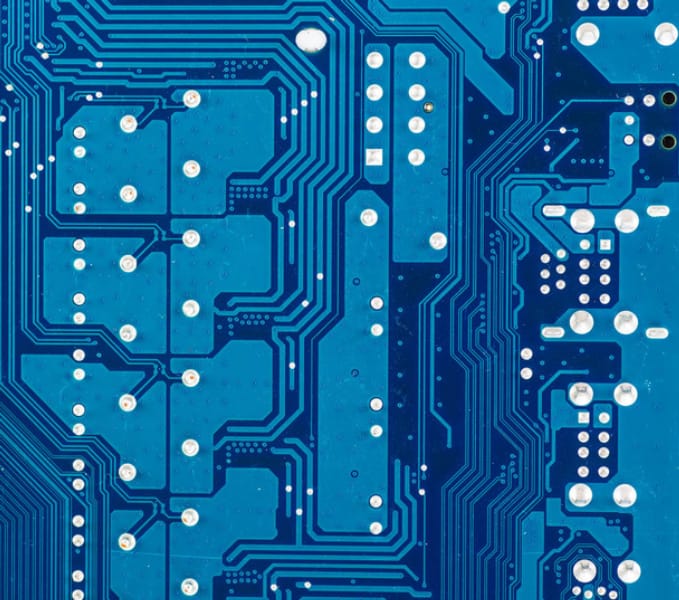

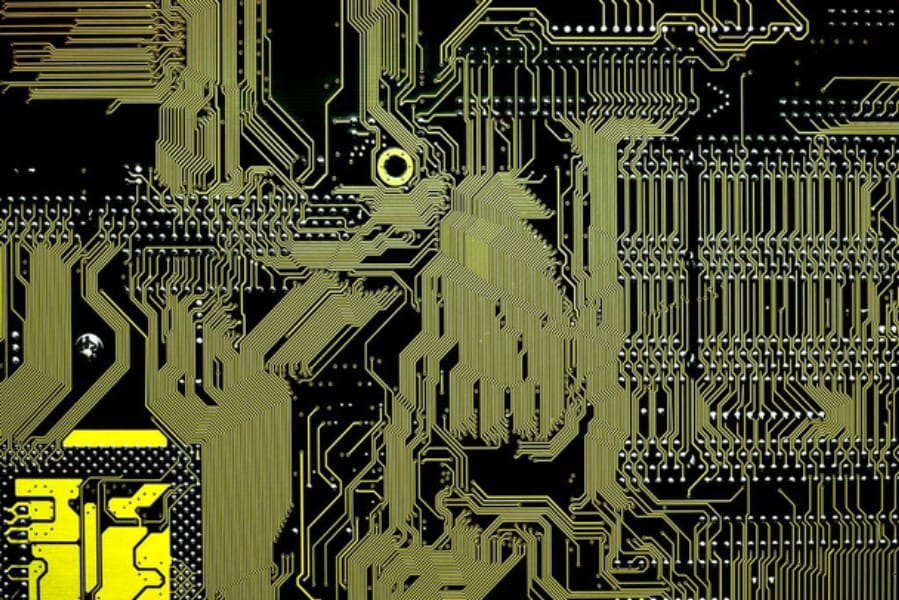

HD板與普通PCB的區別，HD板和通孔板區別
隨著科技的發展，有越來越多的電子產品被廣泛應用于各個領域。而電子產品的核心就是電子電路板，也稱為PCB板。針對不同的應用場景，PCB板也有不同的類型。其中，HD板和普通PCB板是比較常見的兩種類型，本文將重點分析HD板和普通PCB板之間的區別，并同時對HD板和通孔板進行對比。
一、什么是普通PCB板？
普通PCB板，就是指一般的銅箔板，在電子產品中起著支持電子元件，傳輸電能的功能。它通常采用雙面或單面印刷技術，使用環氧樹脂或FR4材料作為底板，通孔技術和表面噴錫技術，在適當的位置和線路上加裝元件，以便實現信號傳輸和功率供應。
二、什么是HD板？
HD板與普通PCB板相比，主要區別在于它使用了高密度基板和堆疊盲孔技術（又稱盲孔/盲通孔技術）。隨著電子產品日益輕薄、小型化的趨勢，因此進行更多的元件集成，實現逐漸高密度化的PCB板就應運而生了，這就是HD板。
三、HD板和普通PCB板區別？
1. 設計復雜度
HD板的堆疊盲孔技術可以實現在一個層內添加多個線路和元件，因而可以縮減PCB板的面積和厚度，減小電子產品的體積、重量，正是應對小型化和輕薄化趨勢的優秀解決方案。由于元件的緊密布置，HD板需要更高的線路密度，設計難度也會隨之增大。
而普通PCB板面積較大，用于布置相對簡單的線路，通常情況下最多為雙面板，元件數量不多，所以其設計復雜度較低。
2. 技術難度
HD板的印刷技術難度較高，需要精準的控制工藝。在堆疊盲孔技術的應用中，需要特殊的生產工藝來完成，例如盲孔開孔、填充流暢、測量精度高等，因此生產難度也會增大。
而普通PCB板的設計和制造工藝相對簡單，流程比較常規。
3. 可靠性
由于HD板的線路密度更高，需要處理更多的抗EMI/EMC設施，和更好的熱信號傳輸技術，以保證信號穩定可靠。從性能和可靠性方面，HD板更勝一籌。
因為普通PCB板相對來說功能模塊較少，對于信號噪聲和傳輸質量的控制比HD板要來稍稍簡單些。
四、HD板與通孔板區別？
通孔板是最基礎的PCB板，也是最傳統的印制電路板，通孔是高于兩面的小孔或者孔底層面過穿鉆孔，從一層電路板內經過翻轉通向另一層電路板。
相關新聞
-

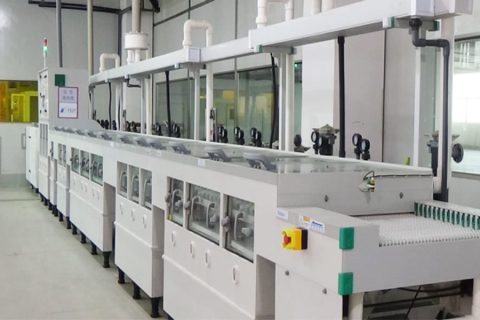

pcb焊盤工藝有幾種？
PCB焊盤工藝是電路板生產過程中非常重要的一環，它涉及到電路板的成型和接線安裝問題，非常關鍵。隨著電子產品的廣泛應用，對電路板的生產需求不斷增加，因此掌握不同種類的PCB焊盤工藝至關重要。在本文中，我們將介紹不同種類的PCB焊盤工藝，以幫助讀者更好地了解和掌握該技術。 1. 表面貼裝（SMT） SMT（Surface Mount Technology）是目前最常用的一種PCB焊盤技術，它是以SMD元器件為代表的一種焊盤技術。SMT焊盤工藝不需要通過孔，而是直接焊接在PCB表面。與傳統的孔式焊盤工…
-

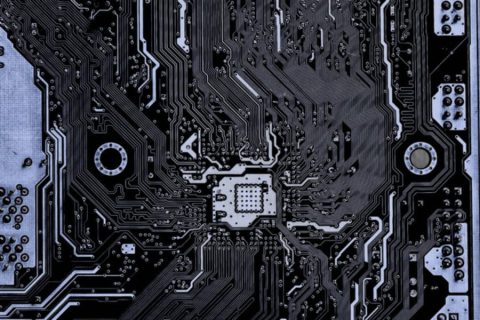

pcb拼版是什么意思，pcb拼板的規則和方法是什么？
